關于千豪磁力模板快速換模系統的控制單元（附案例）
- 發布時間：2020-07-27
- 發布者： 本站
- 來源： 原創
- 閱讀量：
千豪快速換模系統的組成部分中，有兩項特別重要的標準配置—主控制柜單元和遠程控制單元，它們是實現快速換模不可或缺的一部分。
主控制單元可通過工業485通訊與注塑機系統聯機，實時互鎖，其特點是：
C4是小型化設計，適用于≤500噸 的中小型注塑機，方便安裝在注塑機控制柜中，實用美觀、高度集成化，便于更換和維護。
主控制單元可通過工業485通訊與注塑機系統聯機，實時互鎖，其特點是：
具有漏電、欠流、過流保護功能，全方位保障安全生產；
多重安裝方式，可獨立安裝也可集成安裝；
防護等級IP54，滿足工業環境的防護要求；
采用歐標EuroMap 70.0或70.1標準
目前千豪快速換模系統銷售較多的主控制柜單元的型號主要是C4和C8。
C4控制柜
C8控制柜
C4是小型化設計，適用于≤500噸 的中小型注塑機，方便安裝在注塑機控制柜中，實用美觀、高度集成化，便于更換和維護。
C8可匹配更多種注塑機，尤其適用于更大噸位注塑機。通用性、擴展性更強，最多可升級至16通道。（案例分析：下面實拍照片是上周分享的恩格爾贏泰1350T注塑機快速換模系統配套的C8控制柜（現場圖來了—恩格爾贏泰1350T注塑機安裝磁力模板后）
C8控制柜案例
機械式遠程控制器是機械式的操作面板，界面一目了然，操作簡單，易學易懂。
安全雙重解鎖模式，感應鑰匙或機械鑰匙授權開關控制
換模檔位、動靜模檔位開關選項，充退磁按鈕
模具緊貼、磁飽和、溫度、模具微距0.2mm接近故障報警顯示
實時反饋模具和所有傳感器的狀態，實時顯示與注塑機數據交換狀態。

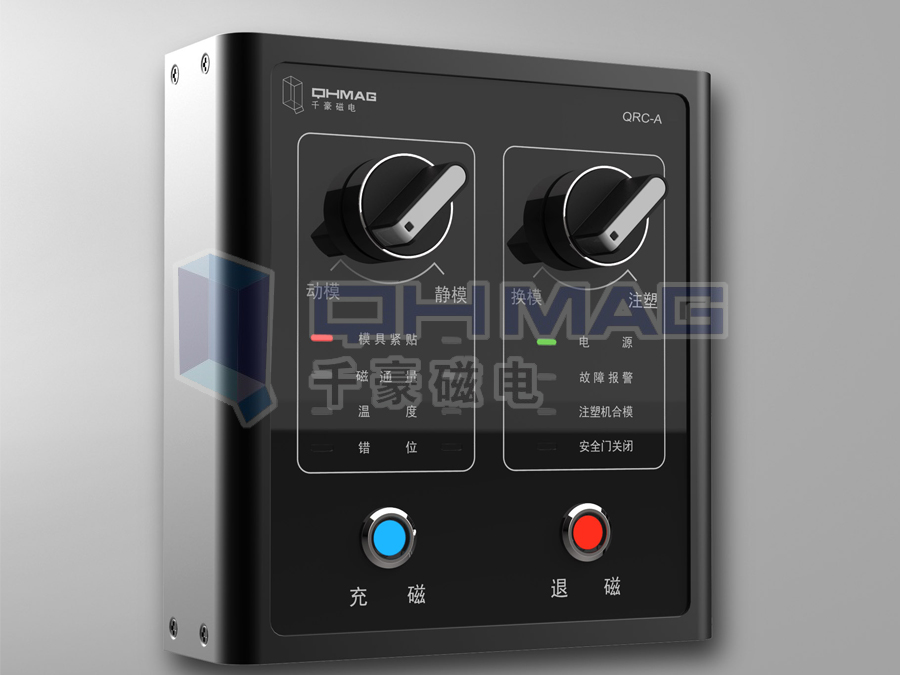

機械式遠程控制器
智能液晶觸摸屏控制器采用升級版智能型觸控操作面板、智能密碼授權，省去了鑰匙管理帶來的不便，對比機械式其特點更為突出：
自動檢測開模、閉模顯示
附帶自動診斷功能，實時顯示與注塑機數據交換狀態，杜絕安全隱患
人機觸控操作系統，無機械勞損，使用壽命更長
智能液晶觸摸屏控制器
PS：上周的注塑機快速換模案例，用的正是此款智能液晶觸摸屏的控制器

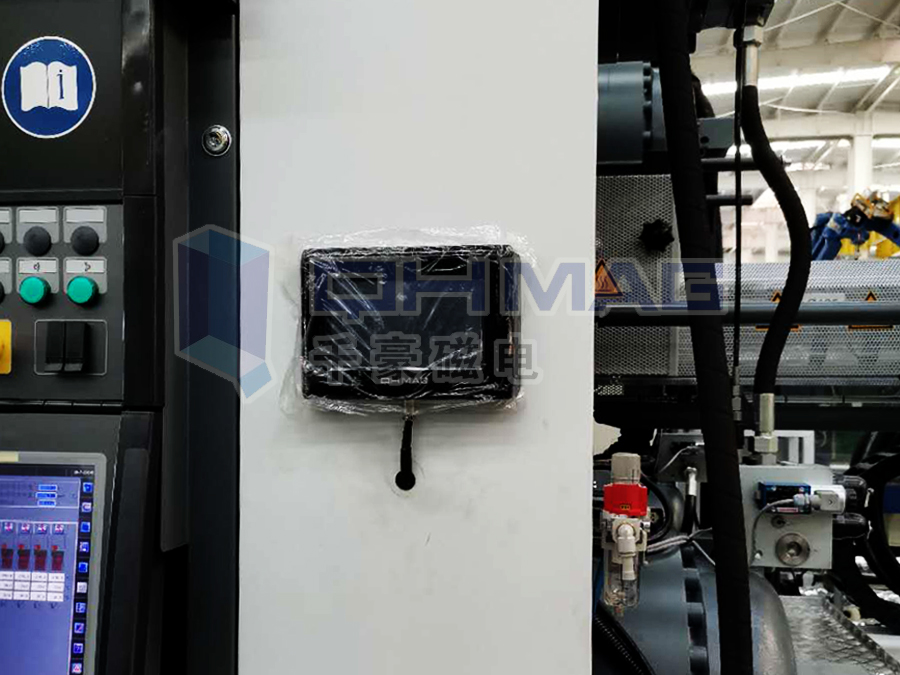

智能液晶觸摸控制器現場圖
